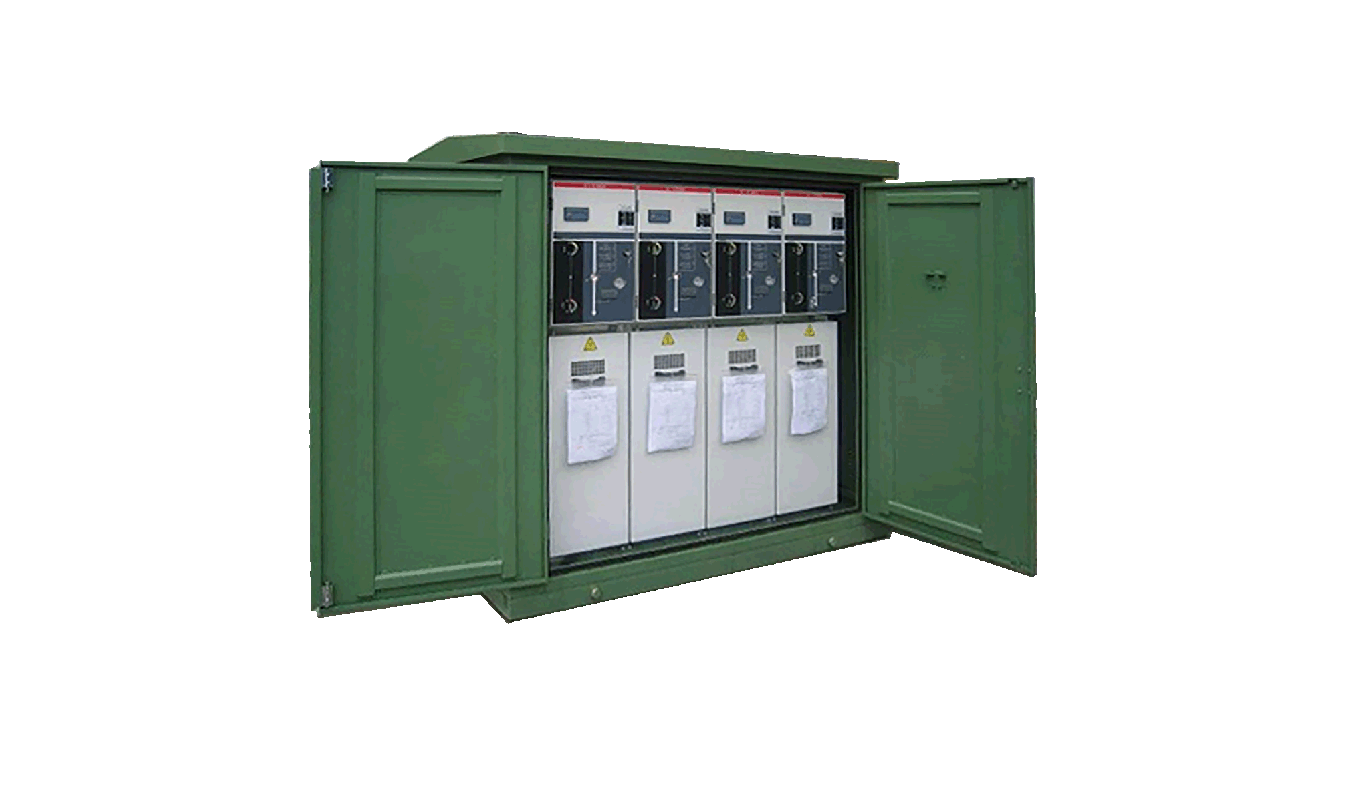

DFW-12 开闭所
1、【产品概述】
开闭所指用于接受电力并分配电力的供配电设施,高压电网中称为开关站。中压电网中的开闭所一般用于10kV电力的接受与分配。开闭所,顾名思义,是开启和关闭的场所,是将高压电力分别向周围的几个用电单位供电的电力设施,位于电力系统中变电站的下一级。户外开闭所也是安装在户外的起开闭作用的变电所,可以理解为是发电站的一个10kv配电室。以发电站为中心,向外扩展分步无数的户外开闭所,解决了发电站空间有限的局限,同时又让用户有足够的电源接口,并形成环网型供电网络,可以从户外开闭所左右两侧接近电源
2、【户外开闭所分类】
户外开闭所根据内部使用开关柜的不同可以分为带环网柜的户外开闭所和带充气柜的户外开闭所。带环网柜的户外开闭所内部安装XGN15-12型高压环网柜,主要有进线柜、计量柜、PT柜和多路出线柜。进出线柜可以使用带负荷开关的SF6环网柜,也可以使用带断路器的真空断路器柜,也可以两者搭配使用。带充气柜的户外开闭所具有抗洪防水的功能,内部安装充气柜,体积较小,一般采用一套共箱式充气柜形成进出线支路,供电稳定性高。
3、【户外开闭所功能】
户外开闭所使用开关柜类型可能有所不同,但功能基本一致。主要为终端用户提供10kv高压电源之用,同时具备智能切断电源、保护电路之用。户外开闭所的出现解放了发电站的配电室,采用环网型供电系统更是提高了供电稳定性。
户外开闭所常用于用电负荷较大的用户,往往因为需要安装多套配电房或箱式变电站,而没有足够的10kv进线电源,所以加装一套户外开闭所,增加10kv电源接入口,满足各个配电房用电需要,提高配电稳定性。
将供电臂分段,事故时缩小事故范围,提高供电的可靠性、灵活性;减少变电所的复杂性;不改变电压大小,只扩大馈线回路数,相当于配电所。
4、【开闭所设置位置】
设在车站、货场附近、电力机务段、枢纽站等大宗负荷处。
5、【开闭所的型号意义】
6、【户外开闭所使用环境】
■ 周围空气温度:上限+45℃,下限-25℃;
■ 最大海拔高度2000m;
■ 无经常性的剧烈振动,地震强度不超过8度;
■ 风速:不大于35m/S;
■ 相对湿度:日平均值不大于95%,月平均值不大于90%;
■ 安装倾斜不超过5度。
■ 对于使用范围超过以上规定的特殊运行环境,请与成都宇宏电器有限公司协商解决
7、【注意事项】
7.1 户外开闭所所有负荷开关设备均可配置电流、电压互感器、UPS电源、FTU等,以满足自动化及计量要求。模拟母线图能可靠地显示出开关闭合、断开和接地位置,具有带电显示装置。
7.2 户外开闭所这些一次设备均有闭合、断开、接地三种位置,并且具有闭锁功能,可有效防止带电接地和带电接地合闸等误操作。所有这些一次设备有可靠的机械联锁,只有在接地位置才能打开出线室门板,确保人身安全
8、【技术参数】
8.1主要技术参数
序号 |
名 称 |
单位 |
参 数 值 |
1 |
额定电压 |
KV |
12 |
2 |
额定电流 |
A |
630、1250 |
3 |
工频耐受电压(相对地) |
KV/1min |
42 |
4 |
雷电冲击耐受电压 |
KV |
75 |
5 |
额定开断电流 |
KA |
31.5、20 |
6 |
额定开断电容电流 |
A |
45 |
7 |
额定开断电感电流 |
A |
16 |
8 |
额定短路开合电流(峰值) |
KA |
50 |
9 |
额定短时耐受电流 |
KA/4S |
25 |
10 |
额定峰值耐受电流 |
KA |
50 |
11 |
满负荷开断次数 |
次 |
>100 |
12 |
分合闸机械操作次数 |
次 |
2000 |
8.2开关柜单元技术参数
序号 |
名称 |
单位 |
参数 |
||
负荷开关柜 |
组合电器柜 |
断路器柜 |
|||
1 |
额定电压 |
KV |
12 |
||
2 |
额定频率 |
HZ |
50 |
||
3 |
主回路额定电流 |
A |
630 |
400 |
630、1250 |
4 |
额定转移电流 |
A |
|
1750 |
|
5 |
最大开断电流 |
KA |
|
31.5 |
25 |
6 |
额定电缆充电开断电流 |
KA |
40 |
||
7 |
额定空载变压器开断电流 |
KA |
16 |
||
8 |
额定短时耐受电流 |
KA |
20 |
||
9 |
额定短路关合电流 |
KA |
50 |
||
10 |
额定工频1min耐受电压(对地/断口) |
KV |
42/48 |
||
11 |
额定雷电冲击耐受电压峰值(对地/断口) |
KV |
75/85 |
||
12 |
机械寿命 |
次 |
10000 |
5000 |
10000 |
13 |
二次回路额定电压 |
V |
AC100/AC220、DC24 |
||
14 |
防护等级 |
|
外壳IP43、熔断器室IP67 |
9、【用户在订货时应注明】
a)断路器型号,名称及订货数量
b)断路器额定电压,额定电流及额定短路开断电流
c)额定操作电压
d)备品,备件的名称及数量
e)用户若有其他特殊需求,可在订货时说明
f)产品咨询电话:028-87915777、87915111
10、【典型分支接线方案】
型号 |
说明 |
一次方案接线图 |
DFW-12/□102K |
一进二分支带一台开关 |
|
DFW-12/□103K |
一进三分支带一台开关 |
|
DFW-12/□104K |
一进四分支带一台开关 |
|
DFW-12/□112K |
一进一出二分支带一台开关 |
|
DFW-12/□113K |
一进一出三分支带一台开关 |
|
DFW-12/□114K |
一进一出四分支带一台开关 |
|
详情点击下载:《DFW-12开闭所》样本
