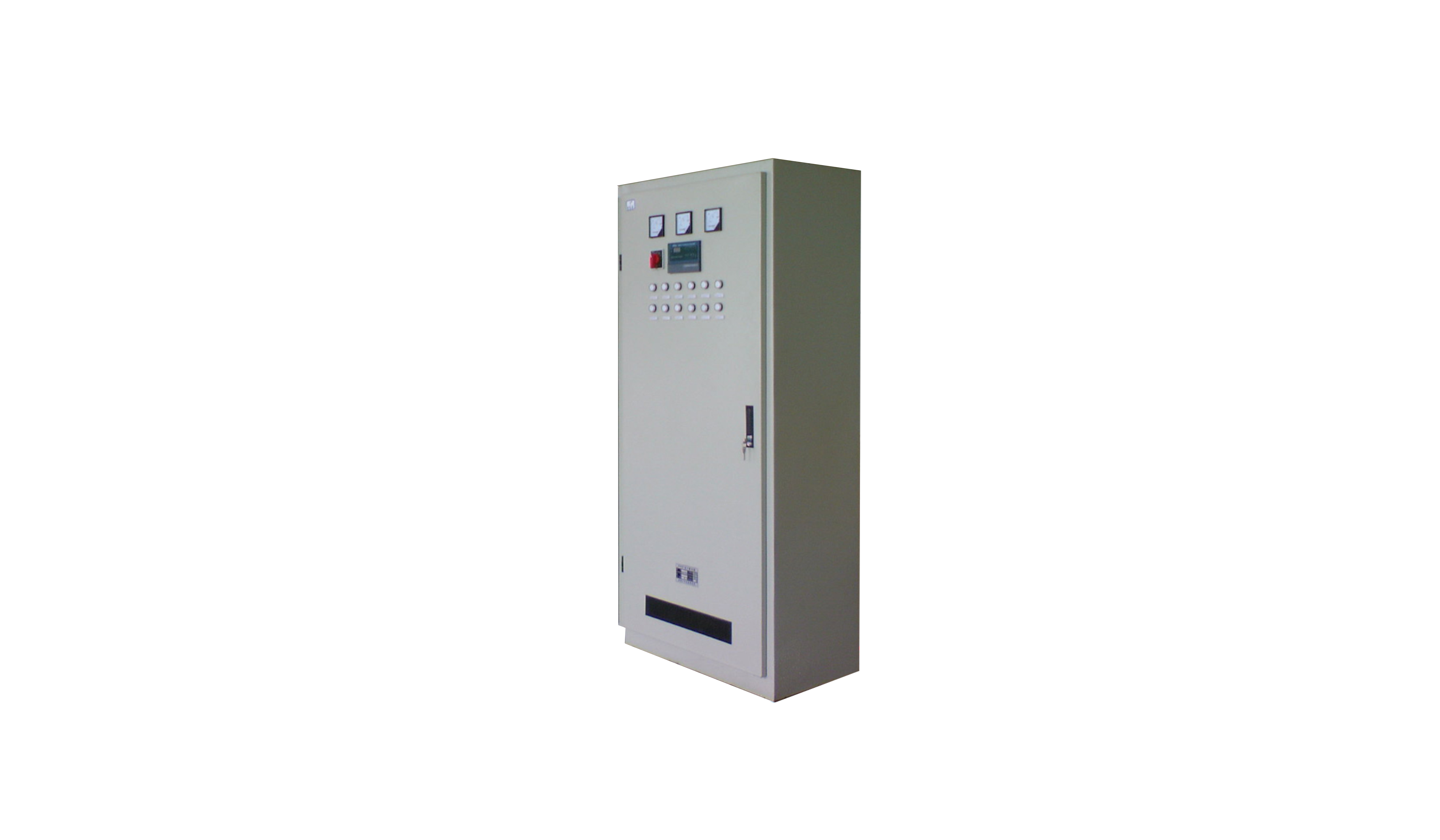

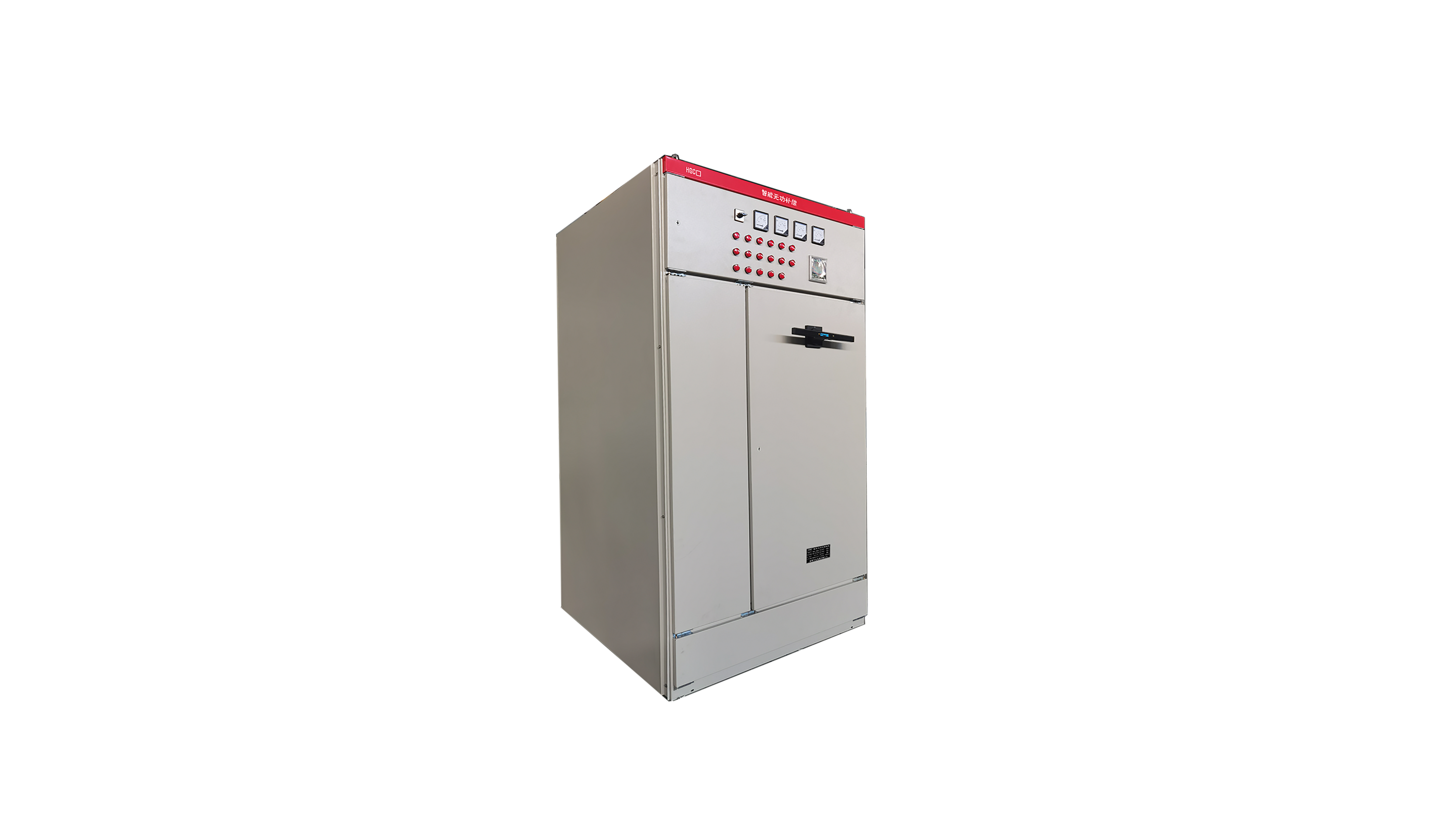

HGC1(GGJ)低压无功功率补偿装置

[产品概述]

HGC1（GGJ）低压无功功率补偿装置适用于频率50Hz电压0.4kV电网的无功功率自动补偿；它集无功补偿、电网监测于一体，不但可以通过投切电容器组来补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量；同时还能够实时监测三相电压、电流、功率因数等电量参数。

执行标准：GB/T7251.1-2013《低压成套开关设备和控制设备第1部分》

GB/T14549-1993《电能质量：公用电网谐波》

GB/T15543-2008《电能质量：三相电压允许不平衡度》

GB/T18481-2001《电能质量：暂时过电压和瞬态过电压》

GB/T15576-2008《低压无功功率补偿装置》

结构特点：可与本公司生产的HGGD、HGCK、HGCS、XL系列柜低压成套设备结构配套，也可根据用户需要单独配套生产。

a. 环境温度:不高于+55℃，不低于-25℃，24h平均温度不高于+35℃；

b. 相对湿度:温度为+25℃时，≥90%；

c.海拔高度:海拔高度不超过2000M；

d.工作场所:周围介质无易燃、无爆炸、无导电尘埃以及无足以损坏绝缘的介质；

e.安装地点:无剧烈振动及颠簸，安装倾斜度不大于5%；

f.电压波动范围:不超过额定工作电压的±15%;

g.电网中谐波含量符合GB/14549中O.38KV条款的规定。

1. 额定电压:0.23kV / 0.4kV;额定频率:50Hz;

2. 额定补偿容量: 60~315kvar;（根据需要可增加附柜扩展容量）

3. 额定电流: 86A~415A ;

4. 补偿方式:分相补偿、三相补偿或分相+三相混合补偿;

5. 投切方式:智能自动投切、手动随意投切;

6. 保护方式:具备过压、欠压、缺相、谐波超限、过载、断路等保护功能;

7. 控制物理量:采用无功功率，功率因数和电压作为校核条件;

8. 灵敏度: < 100mA;

9. 测量准确度:电压、电流0.5级，功率因数、无功功率、有功功率1.0级;

10. 平均无故障时间:MTBF≥40000小时

11. 介电强度:主回路相间及对地2500V，历时1min;辅助回路对地2000V，1min。

1、额定工作电压，三相电压及负荷工作电流波动范围，受电功率因数；

2、负荷性质：稳定负荷还是；÷击负荷，有无大型整流设备和中高频设备，电动机是否为直流调速或变频调速；

3、配变容量：用作单台电动机无功就地补偿时，提供电机型号、功率、工作电压及电机的功率因数；

4、如要示产品在有严重高次谐波环境下工作，应详细提供谐波情况；

5、如需要配置电量综合参数测试仪请在订货时另行注明。

6、元器件品牌、型号、额定开断电流、订货数量等

8、额定操作电压

9、备品，备件的名称及数量

10、用户若有其他特殊需求，可在订货时说明

11、产品咨询电话：028-87915777
