YBM-40.5/□ 系列高/低压预装式变电站
1、【概述】
本系列变电站系高压侧40.5kV,低压侧0.4-12kV三相交流50Hz户外成套设备。普遍适用于城市、乡镇、工厂及油田、码头等场所。也适用于一些建设工地,作为接受转换分配电能之用,具有成套性强,体积小,安装使用方便,造价低,综合自动化程度高,运行安全可靠等特点。
变电站由高压开关室,低压开关室,继电保护室和变压器室组成。高压开关室,低压开关室,继电保护室可采用铝合金板,钢板制作。铝合金板表面经阳极氧化处理,增强了铝合金板的耐腐性能。钢板及钢结构都经磷化处理,复合板具有色彩鲜艳美观,并有隔绝热阳光等特点。
产品执行标准:GB/T17467-2020《高压/低压预装式变电站》。

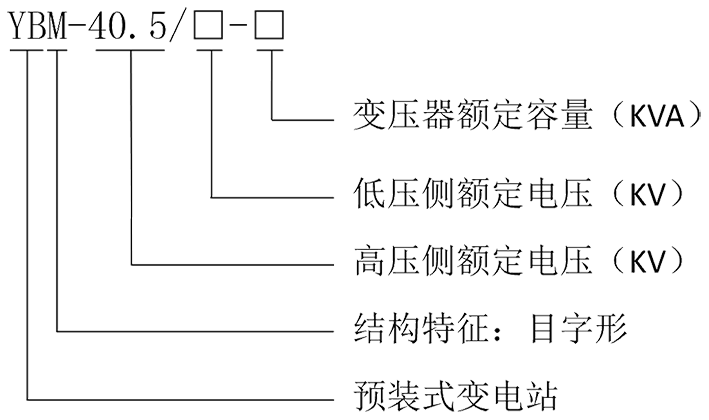

2、【产品型号及含义】
3、【基本技术参数】
4、【正常使用条件】
4.1.周围环境温度:上限 +40℃,下限-25℃;
4.2.海拔不超过1000米;
4.3.垂直倾斜度不超过5°,无剧烈振动及冲击的场所;
4.4.相对湿度不大于90%;
4.5.无导电尘埃、爆炸危险,无腐蚀金属和电器元件的气体存在;
4.6.户外风速不超过35m/s;
若上述条件不能满足客户环境要求时,可与制造商成都宇宏电器有限公司联系。
5、【客户订货时需注明】
a)断路器型号,名称及订货数量
b)断路器额定电压,额定电流及额定短路开断电流
c)额定操作电压
d)备品,备件的名称及数量
e)用户若有其他特殊需求,可在订货时说明
f)产品咨询电话:028-87915777
